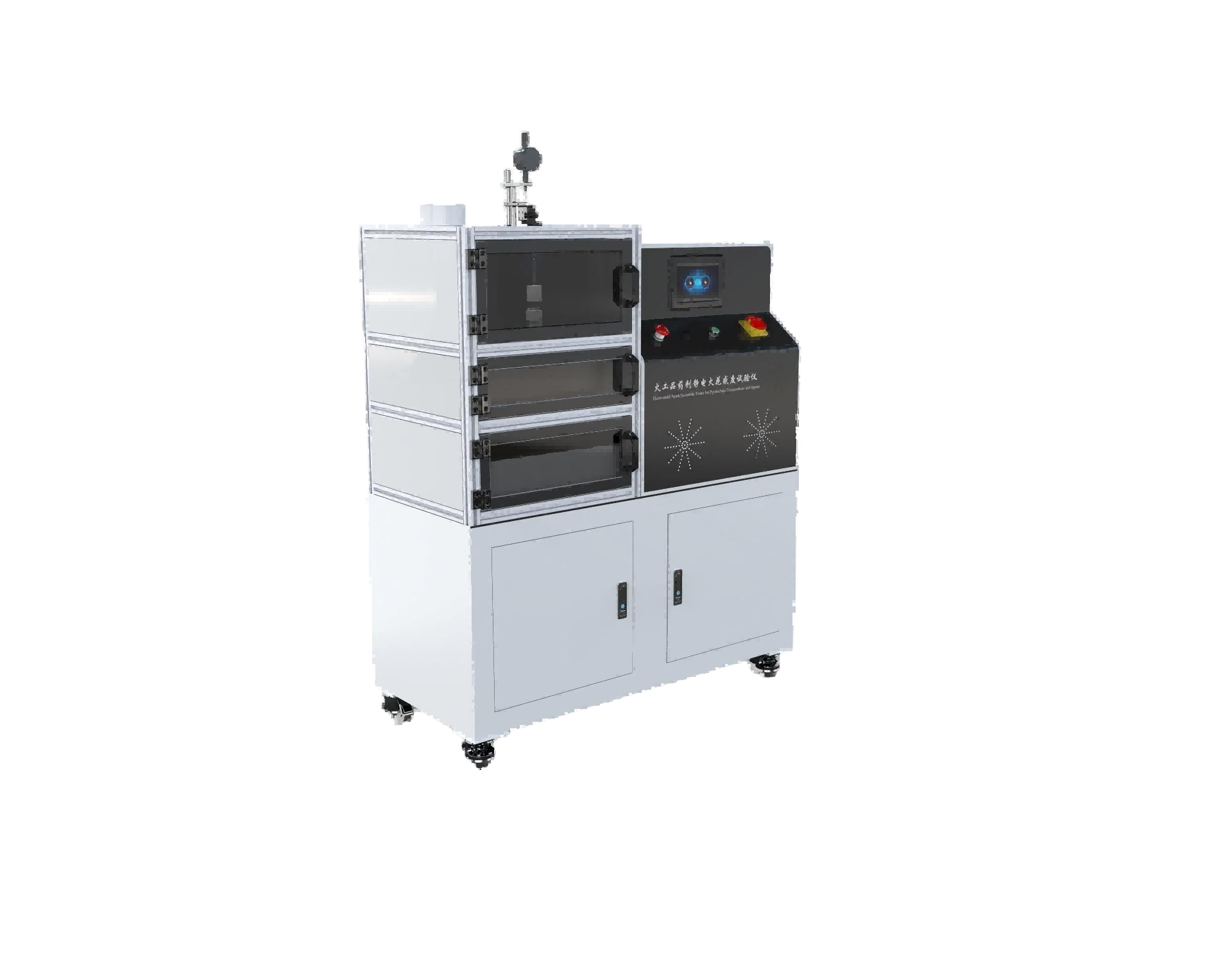

火工品藥劑靜電火花感度試驗儀

儀器介紹

實驗原理

靜電火花對藥劑的起爆或引燃作用，可以等效地看成是一個充電到一定電壓的電容器，通過一定的電阻對置于一定形狀電極間的被測藥劑放電，觀察其發火情況，用被測藥劑 50%發火能量或電壓的均值作為被測藥劑的靜電火花感度值。

符合標準：

GJB 5891.27-2006《火工品藥劑試驗方法第 27部分:靜電火花感度試驗》

技術參數

1、控制方式：PLC

2、操作方式：7寸彩色觸摸屏

3、直流高壓電源：200V~50KV

3、高壓真空繼電器開關：最要耐壓50KV

3、靜電電壓表：量程0~30KV

3、高壓電容：電容500PF,標配10000PF，選配0.22MF/50KV,電容500PF

7、串聯放電電阻：5000Ω/50KV

8、發貨裝置：

8.1）上下電極同軸度≤φ0.5mm

8.2）電極間隙調整范圍大于4mm

8.3）調節間隙在0.2mm，誤差為±0.015mm

9、擊針：2套

擊柱：φ10*10mm材料T10A Ra=0.2μm冷油淬火HRC60~65

擊柱套：外徑φ40*16mm內孔φ10*16材料T10A Ra=0.2μm 冷油淬火HRC60~65

底座：外徑φ50*25mm擊柱套安裝孔：φ40*10mm材料T10A Ra=0.2μm 冷油淬火HRC60~65

10、標配恒溫水浴 烘箱：0~99℃ 溫控精度：±1℃

11、標配天平：量程200g 精度：0.001g

12、標配百分表：分度0.01mm,0-25.7mm

13、電源：AC 220V 50HZ 1.5KW

14、規格：長1130*寬500*高1500mm

基本配置

主機 一臺

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌 一個

扳手 一套

恒溫水浴烘箱 一臺

天平 一個

內孔百分表 一把

擊針

擊柱
